BZDXC256
8E1交叉连接设备 |
|
| |
|
|
| |
产品简介

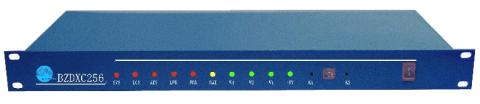

BZDXC256是一种小容量交叉连接设备，最大可提供多达8个标准E1接口，并支持75Ω/120Ω两种线路阻抗，可根据需要组成4×4、2×2、3×1等多种连接方式，能实现8个E1中248个时隙的任意交叉连接，并保证数据的帧内完整性。同时，对Ts16中的CAS信令a/b/c也可随路进行传送。
该设备广泛用于电信、移动、联通及公安、电力、铁路各通信专网。
|
|
| |
|
|
| |
功能特点
·提供8个E1接口
·全功能网管系统
·发光二极管指示设备工作状态
·故障自诊断
·体积小、功耗低、高可靠性
|
|
| |
|
|
| |
技术指标
·中继群接口：8个2.048Mb/s
·线路接口：符合ITU-T G.703建议
·帧结构：符合ITU-T G.704建议
·线路阻抗：75Ω平衡/120Ω不平衡
·N×64kb/s电路在交叉连接过程中维持帧内N×8bit完整性
·抖动：符合ITU-T G.823建议
·时延：单端接收+发送<0.8ms
·信令：中国1号（带内2600Hz）；R2D；NO.6；NO.7
·时钟源：可选择8个中继群接口与提取的2.048MHz时钟的任何一个同步
·信道容量：248（31×1）条64kb/s电路
·电源要求：输入电压-48V±20%VDC
·功耗：＜12W
·环境条件：温度：0℃～40℃
湿度：85%，天冷凝
贮存：-40℃～+70℃
·整机外形尺寸：宽482.6mm×高44.54mm×深225mm
|
|
| |
|
|
| |
网管系统 |
|
| |
·故障管理：故障定位、故障判别、环回测试
·配置管理：网络构成管理、设备构成管理、指配管理
·安全管理：提供用户操作权限管理
·报表生成与查询功能：生成各种统计管理报表，如误码统计报告、终端运行状态、中继状态、
Ts16信令状态等
·基于Window98的网管软件、汉化图形界面、维护操作灵活、方便。
|
|
| |
|
|
| |
|
|
| |
